一、供熱機組專用名詞解釋

1．一次側：指熱源，例如鍋爐房的熱水或者蒸汽。
2．二次側：指熱用戶，例如地暖，散熱器，中央空調等等熱用戶。
3．供水：無論是一次側或二次側，熱水為供水，即溫度高的管路為供水。
4．回水：無論是一次側或二次側，冷水為回水，即溫度低的管路為回水。
5．高溫水：溫度高于等于100度的水，國家規范為130/80度，即供水溫度為130度，回水溫度為80度。
6．低溫水：溫度低于100度的水，國家規范為95/70度，即供水溫度為95度，回水溫度為70度。
說明：高溫水、低溫水都是針對于一次側系統定義的。

二、機組正常運行參數顯示規律

1．供水溫度高于回水溫度，供水壓力高于回水壓力。
2．一次側供水壓力與回水壓力的差值應大于等于0.05MPa。

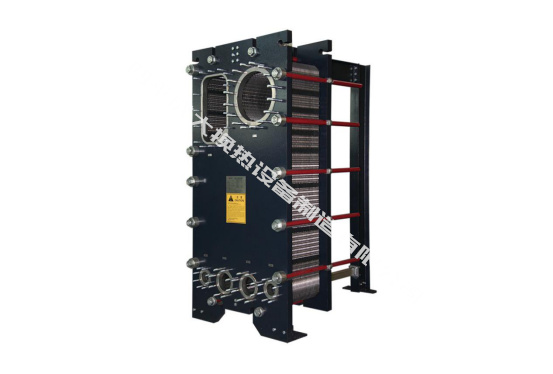

3．板式換熱器二次側進口與出口壓力的差值應小于等于0.15MPa。
4．一次側如果為高溫水，供水溫度與回水溫度的溫差不能高于40度。
5．一次側如果為低溫水，供水溫度與回水溫度的溫差不能高于25度。
6．二次側如果為散熱器采暖，供水溫度與回水溫度的溫差不能高于25度。
7．二次側如果為地暖或者是空調采暖，供水溫度與回水溫度的溫差不能高于14度。

三、常見故障及排除方法

1．機組故障指示燈亮，即控制柜上的黃色指示燈亮，怎么辦？

故障指示燈亮表示相應的水泵過載，電動機電流超過額定電流，熱繼電器起了保護作用。其解除方法為按下熱繼電器上的復位按鈕進行復位即可。注意，必須在熱繼電器冷卻后才可以復位，否則復位無效。

2．系統有壓力，而壓力表顯示為0，是怎么回事？

壓力表配套的針型閥如果處于關閉狀態，壓力表始終顯示為0。在系統運行過程中，保證所有的壓力表配套針型閥處于全開狀態。

3．二次側超壓是怎么回事？超壓怎么辦？如何防止二次系統超壓？

系統初運行時，二次溫度比較低，在補水達到定壓值后，隨著溫度的不斷提升，二次系統的壓力也會隨之上升，此時，一是要多排氣，二是要泄水。泄水時打開二次回水管路的泄水閥即可。等系統溫度穩定后，壓力就不會再升高了。

4．怎樣判斷過濾器是否堵塞？

如果一次供水溫度與一次回水溫度的溫差很大，高溫水超過45度以上，低溫水超過30度以上，并且二次供水不熱，此時請檢查一次供水處的過濾器是否堵塞。
如果二次供水溫度與二次回水溫度溫差很大，地暖溫差超過15度以上，散熱器采暖溫差超過30度以上，并且壓差很小，請檢查二次回水處的過濾器是否堵塞。

5．怎樣判斷換熱器是否堵塞？

如果一次側供回水壓差或者是二次側換熱器的進出口壓差超過0.15MPa以上，并且二次供水溫度不熱，請檢查換熱器是否堵塞。檢查方法是拆洗換熱器。

6．系統不熱的原因有哪些？應如何分析？

二次供水溫度低，不熱，分析有如下原因：
一次側供水流量不足：
檢查一次側供水、回水管路所有閥門是否全部打開。
檢查一次供水過濾器是否堵塞。
如果閥門全部打開，再判斷一次供回水的壓差，如果壓差小于0.05MPa，請熱力公司加大流量。如果一次側供回水壓差大于0.15MPa,請清洗換熱器。
二次側系統不暢：
檢查二次側供回水管路所有閥門是否全部打開。
二次側過濾器堵塞。
二次側換熱器進出口壓差高于0.15MPa,換熱器堵塞，請清洗換熱器。

7．系統補水補不進去是怎么回事？補水泵一直在轉，而壓力卻不上升。

如果補水泵一直在運行，而壓力卻始終達不到設定值，請對系統進行排氣。補水不暢大多是因為系統集氣造成的。

8．變頻補水不自動，變頻器不啟動是什么原因？

檢查轉換開關是否處于變頻或自動位置，必須處于變頻或自動位置時變頻器才能正常工作。
檢查補水泵的啟動按鈕，是否處于運行狀態，只有補水泵的綠色指示燈亮時，變頻器才能正常工作。
檢查變頻器的操作盤是否有報警代碼，以F開頭的數字為故障代碼，以R開頭的數字為警告代碼，警告代碼不影響變頻器的運行，而故障代碼出現后，必須對變頻器進行復位，變頻器才能繼續工作。如果出現了故障代碼，請按變頻器操作屏上的左上角的EXIT鍵。
必須以上三個條件都正常，變頻補水才能正常工作。

9．二次供水溫度過高時怎么處理？

如果用戶感到供水溫度太高，房間太熱，最好的辦法是關小一次側供水閥門。請用戶注意，一定是關小一次側供水閥門，回水閥門處于全開狀態。

10．水泵噪音過大是怎么回事？

機組在運行一到兩個采暖期時，由于機械磨損，會出現噪音變大，檢查風扇罩是否松動，給泵進行排氣。水泵必須定期進行保養，加潤滑油、更換易損件等等。

11．補水泵頻繁補水，停止后壓力快速下降是怎么回事？

如果機組在正常運行了很長一段時間后，出現頻繁補水的現象，請做如下檢查：
檢查二次側系統是否有管路或者閥門泄漏等等。
檢查補水泵前面的止回閥是否出現了不嚴密，倒流水的現象。檢查方法是先停止補水泵，關閉補水泵入口閥門，然后打開補水泵出口處的排氣閥，如果有水排出，說明補水泵前的止回閥不嚴，需要更換。

12．開啟一臺循環泵，而另一臺循環泵也在轉是怎么回事？

在機組運行期間，如果出現開啟一臺循環泵，另一臺循環泵也跟著轉，并且是反轉，說明未開啟的這臺泵前的止回閥不嚴密，需要更換止回閥。如果暫時更換不了，請將這臺泵前后的蝶閥關閉，防止水倒流。

13．機組上如果配置的是屏蔽泵，怎樣判斷泵的轉向是否正確？

判斷屏蔽泵轉向是否正確最可靠的辦法是用鉗型電流表測電流，正轉的電流大于反轉的電流。

14．泵的啟動運行指示燈亮，而泵沒有運行，是怎么回事？

檢查控制柜里的斷路器，將斷路器都處于吸和狀態即可。

四、通過系統參數來分析系統的狀況

1．循環泵進出口的壓差值表示整個系統的阻力值。例如循環泵進口壓力為0.25MPa，循環泵出口壓力為0.55MPa，說明整個系統的阻力是0.3MPa，這個阻力包括機組本身的阻力。如果循環泵進出口的壓差已經超過了循環泵揚程，說明二次供水管路有嚴重堵塞現象，導致二次供水壓力超高。循環泵進出口壓力不能超過循環泵的揚程為正常。

2．換熱器進出口的壓差值等于換熱器的阻力。例如換熱器進口壓力（即循環泵的出口壓力）為0.55MPa，換熱器出口壓力為0.50MPa，則換熱器的阻力為0.05MPa。

3．供水溫度與回水溫度的溫差越小，說明系統的流量越大，系統越暢通。反之，如果供水溫度與回水溫度的溫差越大（超過額定值），說明系統的流量小，系統循環不夠暢通。此時請檢查過濾器和換熱器以及管道相應的閥門是否堵塞。
